ZR燃气智能真空热水机是以天然气、液化气为驱动能源,利用真空相变强化传热技术,制取85°C以下热水的全自动智能热水机。
致诚ZR燃气智能真空热水机以安全、节能、内置二次换热装置为一体的采暖、空调、浴水专用热水供应设备,节省基建占地面积和设备投资，省掉了常规热水锅炉需增加二次换热机组和二次运行系统投资和运行电费消耗。

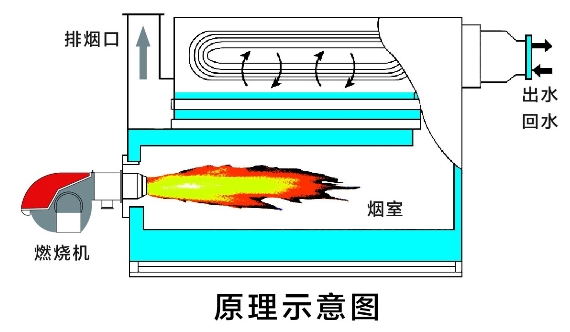

WORKING PRINCIPLE
工作原理
当机组内真空压力达到5mmHg时,其注入的加热介，质的蒸发温度为1.3°C ,这时通过动力对其加热、温度和压力随之升高,当压力接近700mmHg时,产生的蒸发温度即达到95°C,用所产生的蒸汽温度对被加热介质释放汽化替热。放热后的冷凝液随导流装置下降回流,同时又降低了机内的真空压力,形成加热、蒸发、冷凝、放热、回流的一个往复过程,使其维持机内压力1atm以下,这样就能源源不断的获得所需热水。
PRODUCT FEATURES
产品特点
负压运行，安全可靠
直燃式燃气(油)真空热水机运行及停止状态均为负压真空设备，不属锅炉及压力容器范畴，传热方式为间接加热，可为应用系统提供高压热水，广泛适用于空调、卫生热水及工艺用热系统。
真空相变传热，高效节能、低氮环保
机组运行时本体压力在700mmHg状态，热媒加热后高速上升至传热管表面，使蒸汽在传热管表面形成珠状冷凝传热，保持较高的传热系数同时采用国际名牌燃烧器。具有较高的燃尽率，机组热效率可达92-98%，比常规热水锅炉节省燃料5-10%，低氮燃烧，符合国家环保排放标准。
间接加热，水温调节应用广泛
主机加热构造安全可靠，被加热水采用间接加热方式、可满足低温进水的要求，不需增加二次换热设备，对地板、空调、采暖、卫浴不同温度的需求，适用广泛，主机内采用二次加热方式，对不同的自来水，井水、淡水或海水可采用不锈钢、铜管或钛制管设计，水质应用广泛。
机内保持真空，无氧腐蚀，传热性能稳定，寿命长
机组长期在真空下运行，机内部件及传热管表面无结垢，氧蚀现象，有效的保证热能传导率，传热性能稳定，机内为真空构造设计，不会因腐蚀或热应力引起故障，燃烧室内因结露而发生的低温腐蚀也几乎没有(内部热水温度稳定与烟气接触的外壁不易达到露点温度)。主机工作寿命可达20年以上。
智能化全自动运行，多重保护，操作方便，使用安全
机组采用人性化设计程序，具有温控，超压，超温，断流，机械式安全保护。多项自动保护功能和故障显示功能，根据不同客户需求，可增加远程智能运维管理，最大限度的实现管理方便，降低能耗的目的。设有系统负荷与能源耗量自动调节功能(30-100%)。
一机多用，体积小，质量轻，国际先进
本机能够单独或同时提供两种以上温度的应用热水，可同时提供空调、卫生热水，工艺热水的独立供热要求。一机多用，直燃式燃气真空热水机组(需另行配置冷凝回热装置)，其热效率可高达98%以上，节省燃料。

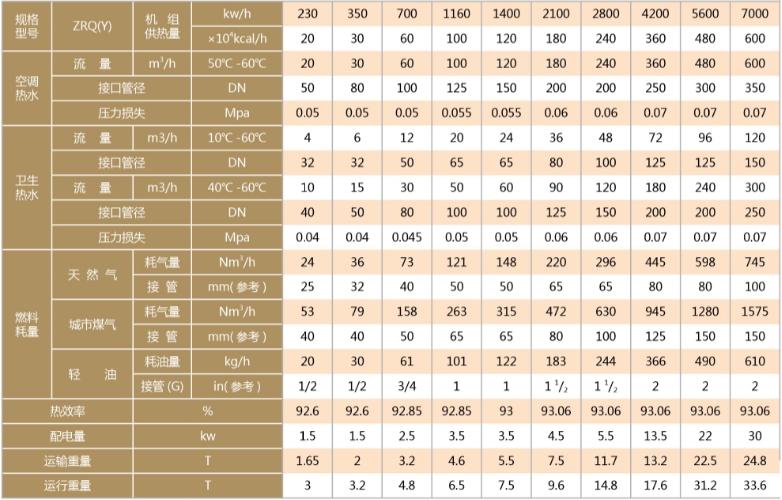

ZR-TECHNICAL DATA SHEET
ZR燃气智能真空热水机组性能参数表
注:标准型机组热水系统工作压力为0.8Mpa ,最高出水温度85°C ,水质标准应满足《GB/T1576-2018》要求。
选用冷凝式真空热水机需另行配置烟气热能回收器,将烟气中水蒸气凝结放热,热效率可提高6% -10%。
以上数据仅供参考,随着设备更新换代参数变化恕不另行通知。
技术参数表说明
标准型机组系统水工作压力0.8Mpa ,允许出口温度85°C ,特殊技术要求另行协商订立。
供热量自动调节范围: 30-100%,燃料自动调节30-100%。
表中轻油以0#柴油计,热值按43120KJ/Kg计，城市煤气热值按167 26KJ/Nm3计,天然气热值按35950KJ/Nm3计。表中能耗量是在标准工况下的消耗量。
空调热水、卫生热水污垢系数为0.0001m2.h.°C/Kcal。
额定排烟温度: 130°C+10%
使用电源: 380V/50Hz
表中所列接管口径指单独提供空调热水或卫生热水时的数据,如果同时供
空调、卫生热水,则空调供热量加卫生热水供热量等于标准供热量,接管
口径随两者负荷比例不同而变化。例如:一台60万大卡机组，同时供热
时,假如空调用热量40万大卡,则卫生热水量20万大卡,如用户有其他要
求,定货时请注明。
Ⅱ型机组具有空调、卫生热水变负荷功能，调节方便，可满足客户复杂的
供热系统要求。(另需配置)

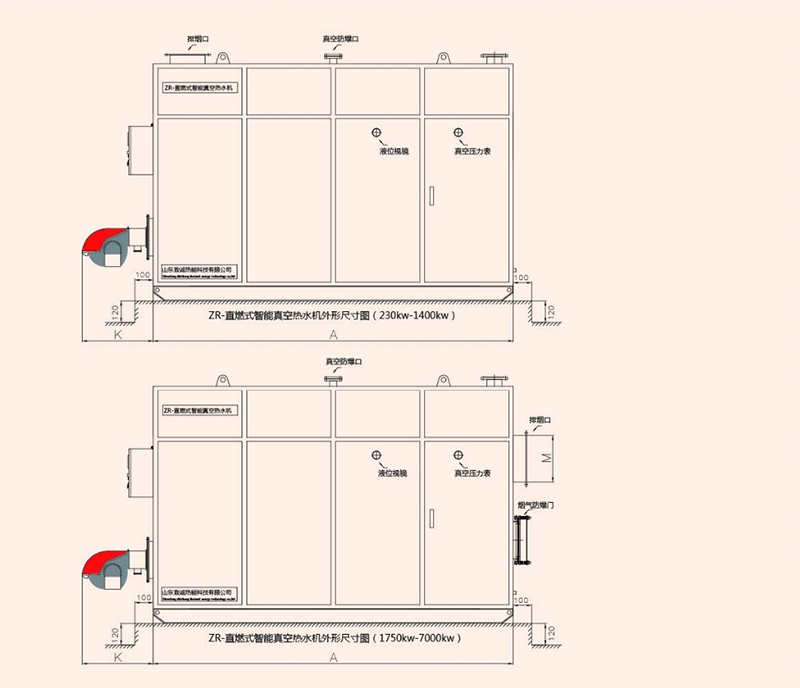

机组外形图

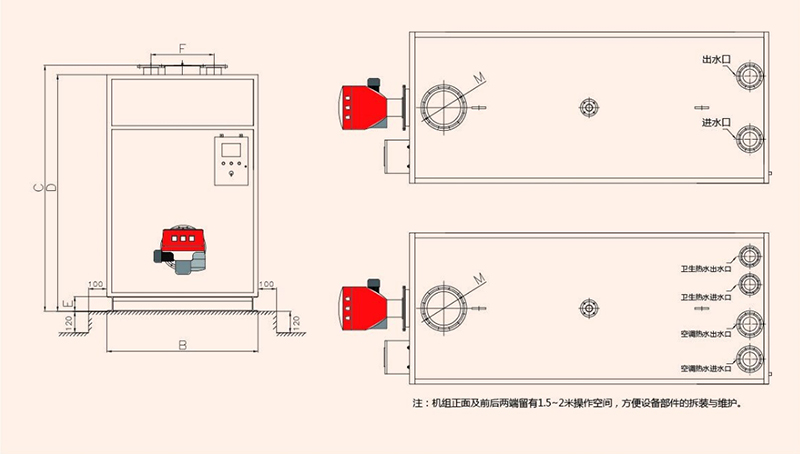

机组外形尺寸
注:以上数据仅供参考,随着设备更新换代参数变化恕不另行通知。

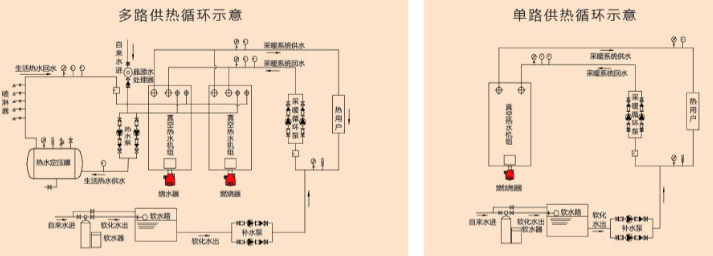

供热循环系统原理示意图
ZRQ（Y）、ZDJ热水机组系列
系统图阀件示意图

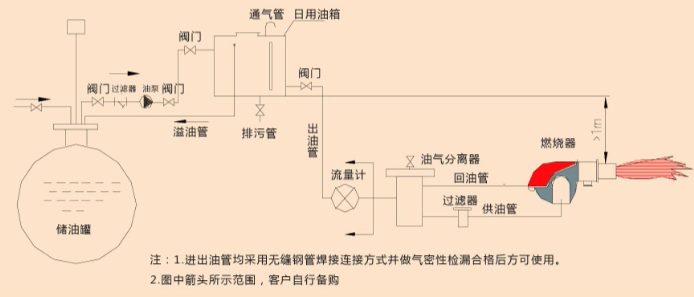

ZRY型燃油系统示意图

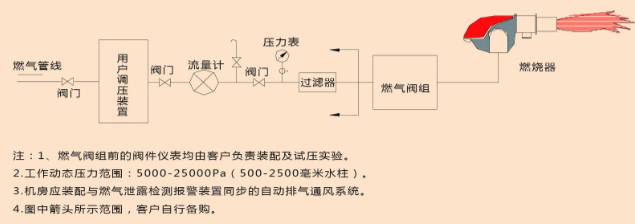

ZRQ型燃气系统示意图
